L'USB Type-C est devenu le connecteur universel des appareils modernes, promettant une solution à câble unique pour l'alimentation, le transfert de données et même la sortie vidéo. Cependant, de nombreux utilisateurs découvrent rapidement une limitation inattendue : tous les ports USB-C ne sont pas capables de gérer un écran externe .

La raison sous-jacente réside dans une technologie moins connue mais essentielle : le mode alternatif DisplayPort (DP Alt Mode) . Cet article explique le fonctionnement du DP Alt Mode, comment identifier le matériel compatible et pourquoi le choix du câble est tout aussi important que celui du port lui-même.

1. Comprendre la technologie : Comment fonctionne le mode alternatif DP

Le mode DP Alt est une extension optionnelle définie conjointement par l'USB-IF et la VESA . Au lieu de convertir les signaux vidéo par logiciel ou par des puces externes, il fonctionne en réaffectant des voies physiques haut débit à l'intérieur du connecteur USB-C .

Lorsque le mode DP Alt est activé, les voies normalement réservées aux données USB sont temporairement réaffectées à la transmission des signaux DisplayPort natifs . Cela permet aux ordinateurs portables, tablettes et appareils mobiles fins de diffuser un signal audio et vidéo de haute qualité directement via USB-C, sans nécessiter de connecteurs HDMI ou DisplayPort dédiés.

Pourquoi le mode alternatif DP est important

Transmission vidéo native à large bande passante
Le mode DP Alt, qui transmet des signaux DisplayPort bruts, prend en charge les configurations d'affichage exigeantes telles que la 4K à 60 Hz et plus , selon la version de DisplayPort et la bande passante disponible. Les fonctionnalités avancées comme Adaptive Sync sont également prises en charge pour une fluidité d'image optimale.

Extension multi-écrans via MST
La technologie DisplayPort Multi-Stream Transport (MST) permet de connecter plusieurs écrans à un seul port USB-C, soit en série, soit via une station d'accueil. Cette fonctionnalité est particulièrement utile pour les configurations professionnelles et axées sur la productivité.

Compatibilité flexible avec les écrans anciens
Grâce à des adaptateurs passifs ou actifs, les signaux DisplayPort peuvent être convertis en HDMI, DVI ou VGA, assurant ainsi la compatibilité avec les moniteurs et projecteurs plus anciens.

2. Compatibilité matérielle : Comment vérifier la disponibilité du mode DP Alt

Il est important de noter que le mode DP Alt n'est pas obligatoire pour les ports USB-C . La prise en charge de la sortie vidéo par un port dépend entièrement de la conception matérielle interne de l'appareil.

Indices visuels sur le port

Logo Thunderbolt
Un symbole d'éclair indique la compatibilité Thunderbolt 3 ou Thunderbolt 4. Tous les ports Thunderbolt prennent en charge nativement la sortie vidéo DisplayPort.

Marquage DisplayPort
Les ports portant le logo DP ou le symbole DisplayPort indiquent explicitement une capacité de sortie vidéo.

Marquage USB uniquement ou absence d'icône
Les ports affichant uniquement le trident USB standard (ou aucun symbole du tout) prennent généralement en charge uniquement la charge et le transfert de données, sans sortie vidéo.

Vérification des spécifications

Pour une confirmation absolue, consultez les spécifications officielles du produit. Recherchez des termes tels que DisplayPort , Sortie vidéo , Mode alternatif ou Thunderbolt dans la description des entrées/sorties ou des ports.

3. Choix du câble : la cause la plus fréquente de panne d’écran

Même si le périphérique hôte prend en charge le mode DP Alt, la sortie vidéo peut échouer si un câble inadapté est utilisé. De nombreux câbles USB-C disponibles sur le marché sont conçus uniquement pour la charge ou le transfert de données USB 2.0 et ne possèdent pas le câblage interne nécessaire à la transmission vidéo .

Choisir le bon câble USB-C

Utilisez un câble USB-C complet
Les câbles compatibles avec le mode DP Alt sont souvent commercialisés sous l' appellation USB-C complet , USB 3.1 Gen 2 ou USB 3.2 . Ces câbles incluent toutes les voies haut débit nécessaires.

L'importance de la puce E-Marker
Les câbles vidéo USB-C de haute qualité intègrent une puce E-Marker, qui permet aux appareils d'identifier correctement les capacités d'alimentation et de transmission de données du câble.

Vérifier l'étiquetage et les valeurs de bande passante
Recherchez des marquages ​​tels que les logos DisplayPort, les valeurs de bande passante (10 Gbit/s, 20 Gbit/s, 40 Gbit/s) ou des références explicites à la prise en charge vidéo 4K ou 8K.

Erreur courante à éviter
Les câbles de charge standard pour téléphones ne comportent généralement que quatre conducteurs. Lorsqu'ils sont utilisés pour connecter un moniteur, ils entraînent souvent une absence de signal ou une instabilité du signal en raison d'un nombre insuffisant de conducteurs.

4. Négociation des signaux et configuration du système

Lorsque l'appareil, le câble et l'écran répondent tous aux exigences du mode DP Alt, la sortie vidéo est généralement activée automatiquement.

Négociation automatique du protocole
Une fois connectés, le périphérique source et l'écran négocient la résolution et le taux de rafraîchissement sans nécessiter de pilotes supplémentaires.

Configuration d'affichage manuelle
Si l'écran ne s'active pas automatiquement ou nécessite un réglage, configurez-le via le système d'exploitation :

• Windows : Paramètres > Système > Affichage

• macOS : Réglages système > Moniteurs

Conclusion finale

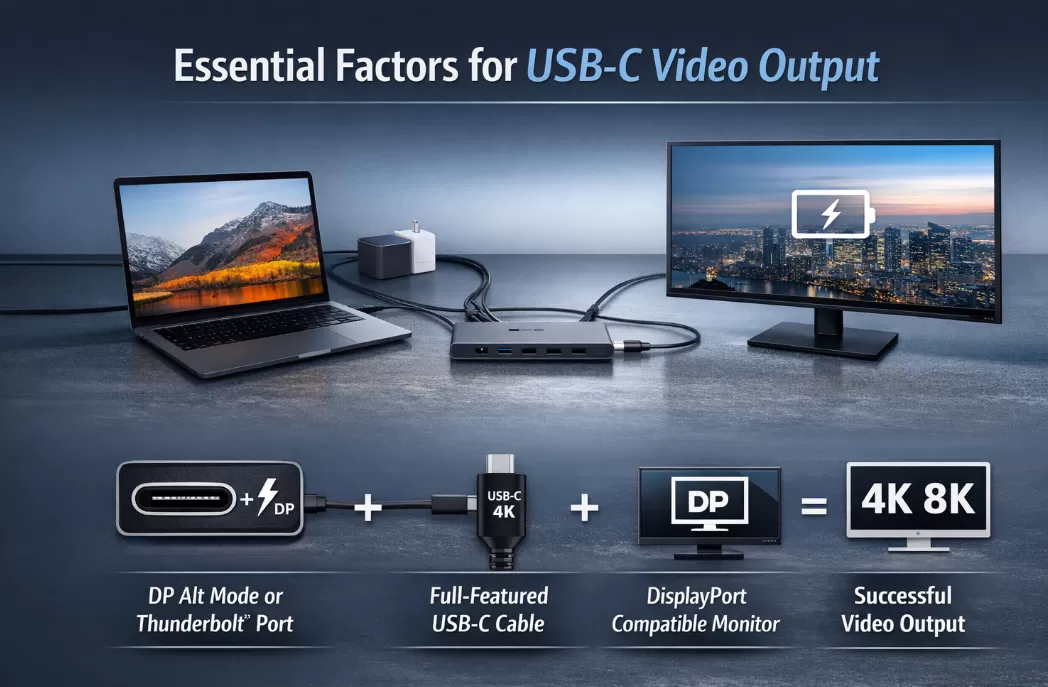

Le mode DP Alt est la technologie clé qui permet une véritable sortie vidéo par câble unique via USB-C. Des performances fiables dépendent de trois facteurs d'égale importance :

• Un port USB-C compatible DP Alt Mode ou Thunderbolt

• Un câble USB-C complet, compatible vidéo

• Un écran qui accepte les entrées DisplayPort

Si l'un de ces éléments est manquant, la sortie vidéo échouera, quelle que soit la ressemblance apparente des ports USB-C.
